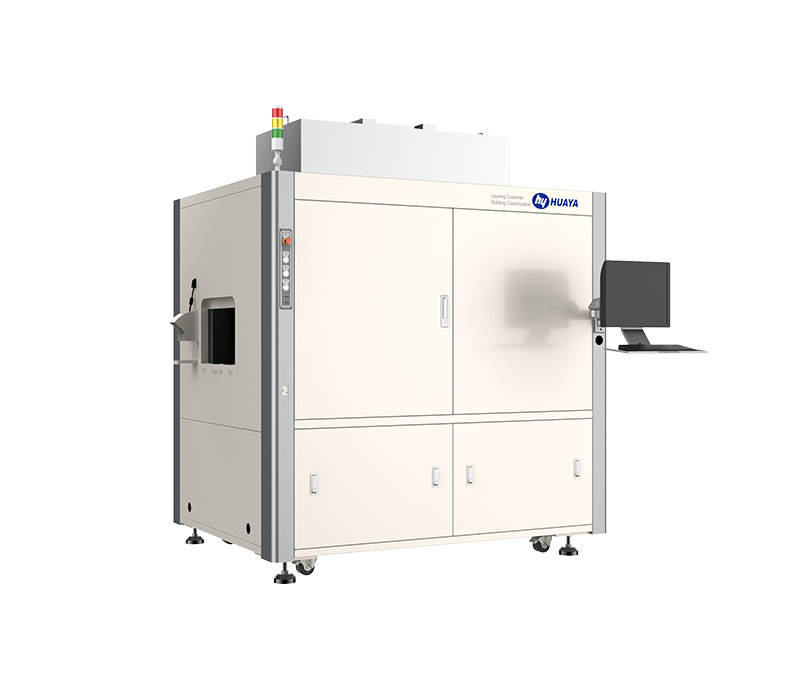

华亚双轨式AA设备，是华亚智能针对AD AS摄像头与超高清摄像头模组800W而研发的最成熟、最具代表性设备之一。
传统AA设备采用保证设备精度的前提下，以Sensor或Lens其中一件为基准，AA另一件达到AA效果，受前工序 制程影响往往基准件与系统光轴差异较大，随着摄像头像素越高尤其ADAS摄像头EFL加大对传统AA机的理论光轴 与实际值差异尤为计较。双调台AA设备采用高精度的联动调整方式，保证Sensor最佳平面，校正Lens,以达到模组 最佳影像清晰度与最佳光轴。
设备还采用双轨并行的方式，无论是在摄像头的耦合精度还是速度都有良好的提升，在车载摄像头ADAS模组产 品上优势尤为突出。

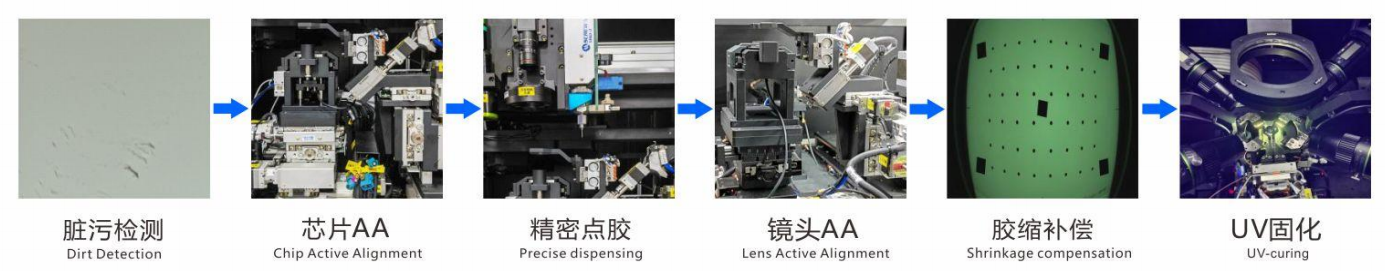

流程介绍 Process introduction
设备特色 Equipment features
• 高泛用性：
从小角度ADAS长焦镜头到鱼眼环视镜头、标准的LensAA与芯片AA、可见光与红外光镜头，皆可对应，可做镜头6轴AA或增 加芯片5轴AA。
• 完整的选配功能：
-AA效果确认：MTF达标、对应位MTF差异达标、Tilt达标、DOF达标（选配）
-标准功能：芯片脏污检测、点胶、胶型检测、AA、UV固化
-附属功能：胶针更换自动校准、清胶、胶重秤重、UV点检、MES连线
-选配功能：芯片AA、预AA、模块脏污检测、COD对准
• 高速：
-仅镜头AA时，UPH 135~150（注）
-有芯片AA时，UPH 120535（注）
• 更换机种成本低且容易：
只有2个模块治具，更换快速、成本低廉，双调台机只需更换治具不需调整即可生产（每颗模块都会自动校准）。
• 注：视实际AA与UV条件而定。
设备参数 Equipment parameters
| 类别Category | 项目Item | 规格Specification |
| 设备 | 电压 | 220v16A |
| 气压 | 0.4~0.7Mpa | |
| 工控机 | IPC+Win7 | |
| 外型尺寸 | 1400*1800*1800mm | |
| 重量 | 1800Kg | |
| 光学环境 | 尺寸 | 460-570mm |
| 亮度 | 0-300olux可调，亮度均匀度≥90% | |
| 色温 | 6500K±300K | |
| DFOV | 实测20~210 (0.7F) | |
| 红外光 | 850nm,940nm | |
| Collimator数量 | 4支(可选8支) | |
| 型号 | PLO80WA | |
| 调节方式 | 手动调节 | |
| 检测物距 | 500mm~无穷远变距（手调) | |
| 共扼镭射 | 分辨率 | 0.25um |
| 点胶机 | 点胶机 | 精密螺杆阀 |
| 点胶精度 | ±3% | |
| UVk灯 | 规格 | 365nm 1350mW |
| 六轴平台 | X/Y/Z分辨率 | 0.5um |
| X/Y/Z精度 | 士1um | |
| α/β/θ分辨率 | α 0.00028°/β:0.00022°/θ:0.0018° | |
| 自动点胶模块 (XYZ三轴点胶) | X轴 | 行程200mm，精度±0.01mm |
| Y轴 | 行程200mm，精度±0.01mm | |
| Z轴 | 行程200mm，精度±0.01mm |
